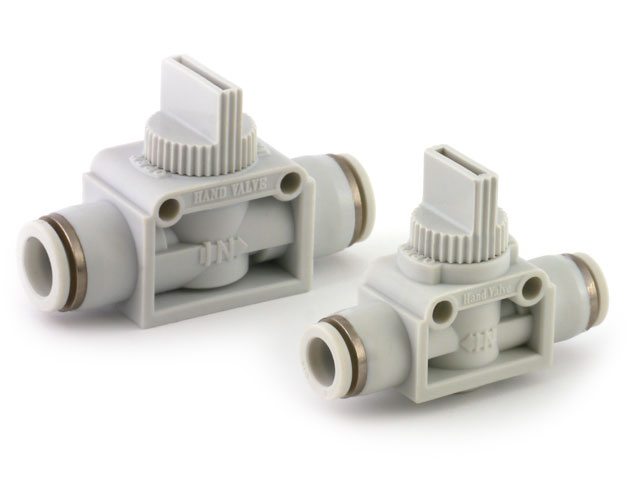

つまみタイプで操作が容易
3方向弁のため閉時内部の残留圧力を排気
内部に残圧が残らないためメンテナンス作業が安全
パネルの取り付けが可能

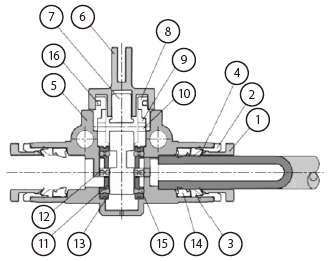

部品
部番 | 部品名称 | 材質 |
1 | リリースリング | POM |
2 | ガイド | 亜鉛ダイカスト |
3 | バックリング | 亜鉛ダイカスト |
4 | ロックリング | SUS |
5 | 本体 | PBT |
6 | ハンドル | POM |
7 | スプール | 黄銅 |
8 | カラー | 黄銅 |
9 | カム | POM |
10 | ピン | 黄銅 |
11 | バルブ | 黄銅 |
12 | ガイドリングA | 黄銅 |
13 | ガイドリングB | 黄銅 |
14 | パッキン | NBR |
15 | Oリング | NBR |
16 | Oリング | NBR |
- つまみタイプで操作が簡単
- 3方向弁のため閉時内部の残留圧力を排気
- 内部に残圧が残らないためメンテナンス時装置の調整時などで安全に作業
- パネル取り付け可能
